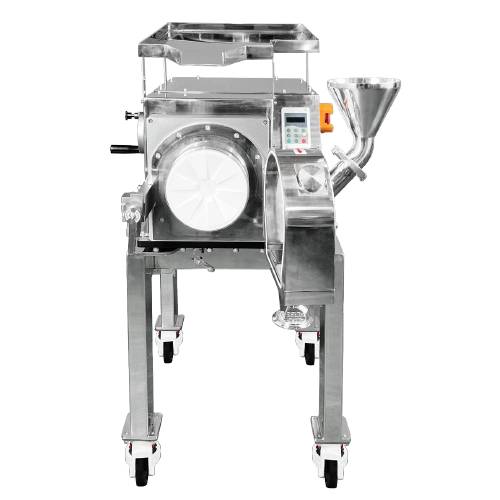

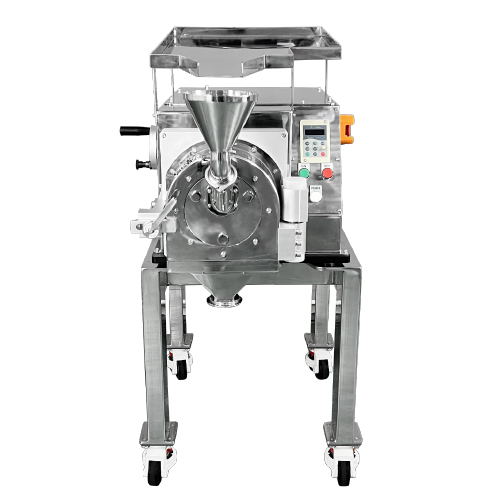

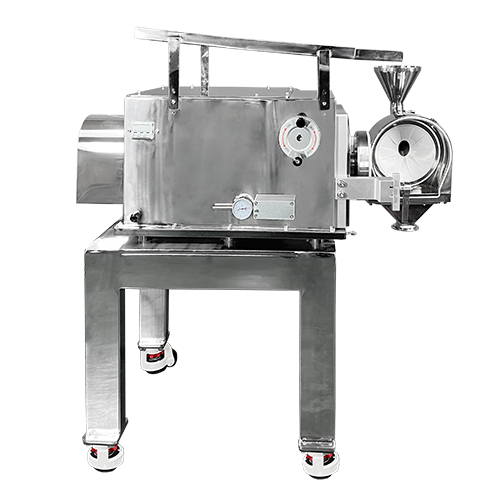

Disk Mill

After Jaw Crusher, it is used as a grinding process

Can be crushed up to 30mm > 10㎛~5㎜

  • 간단한 조작 및 손쉬운 Disk 세척으로 이물질 오염예방
  • 정밀게이지를 통해 분쇄입자의 크기 설정 및 확인 가능
  • ZrO₂(지르코니아) Disk 사용으로 다양한 종류의 원료 분쇄 및 내구성 우수
  • All Stainless Steel 로 만들어져 장비 세척시 부식에 대한 우려 없음

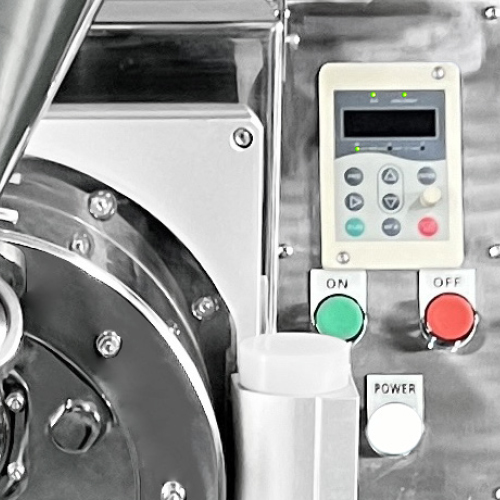

  • Inverter 제어를 통한 Disk 속도를 조절 할 수 있어 분쇄속도 제어 가능
  • Specification

  • Inquiry


  • *재료별 분쇄 가능 크기
    Material Max Input (투입) mm Min Output (회수) mm
    Glass 30 mm 0.2 mm
    Sintered Material 35 mm 0.15 mm
    Ceramics 20 mm 0.1 mm
    Cereals 35 mm 0.1 mm

    How it works

    회전 디스크와 고정 디스크 사이에서 발생하는 압력과 마찰력을 이용하여 시료를 미세분쇄합니다.
    시료가 장비에 투입되면, 두 디스크 사이의 간격에서 회전 Disk의 고속 회전으로 분말화가 이루어지고 이동 디스크의 가장자리로 이동하면서 더 미세한 분쇄가 이루어진 뒤 회수 장치로 회수되는 구조입니다.


    • Jaw Crusher 이후 분쇄공정으로 사용
    • Jet Mill, Ball Mill, Roll Mill, Nano Disper 투입전 예비분쇄공정으로 사용
    • 30㎜ > 100㎛ ~ 5㎜ 까지 분쇄가능



    Features



    Application
  • 제품명 디스크밀 Disk Mill
    Model SH-DISKMILL 200
    투입 원료 입자 크기 (재료에 따라 다름) Max 30mm ~ 35mm
    최종 분쇄 입자 크기 (재료에 따라 다름) 0.1 ~ 5mm
    분말 회수률 ≥90%
    Material 회전 & 고정 Disk ZrO₂ (지르코니아), 200 dia
    External Case Stainless Steel 304

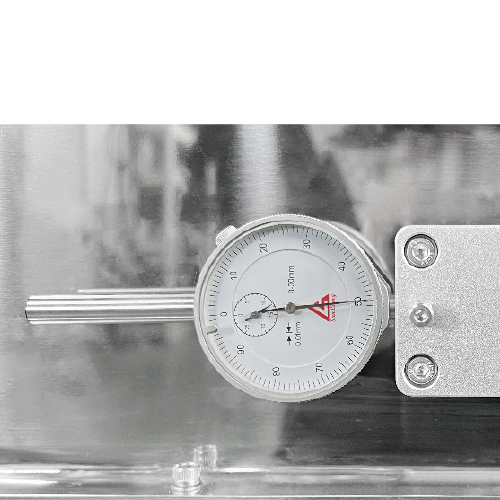

    간격 표시용 Gauge  0~30mm , 0.01mm
    Disk Speed 100 ~ 1000 R.P.M (권장 500R.P.M) By Inverter
    Dimension External
    (W×D×H )
    600X960X1250 mm
    / 23.62X37.80X49.21"
    Power source 380V, 3¢, 1.5KW
  • SH Scientific is an Advanced Laboratory Equipment Manufacturer
