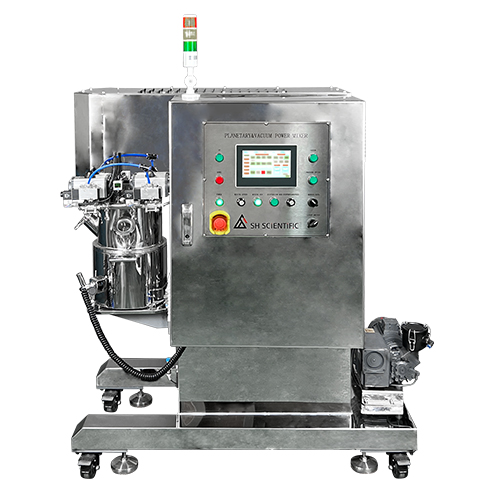

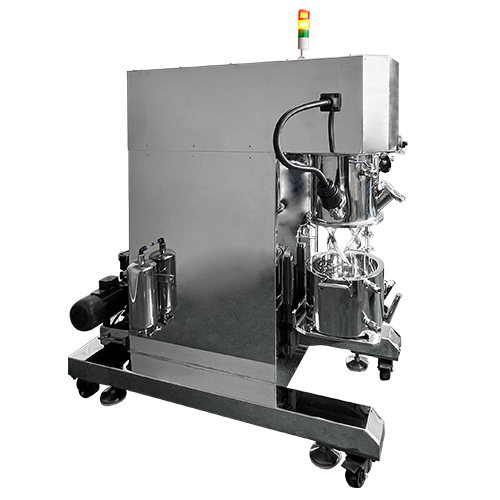

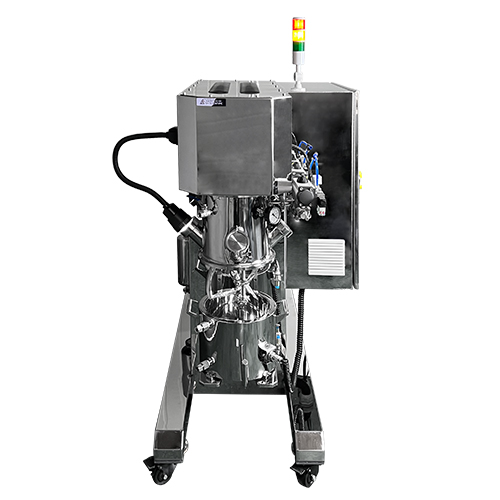

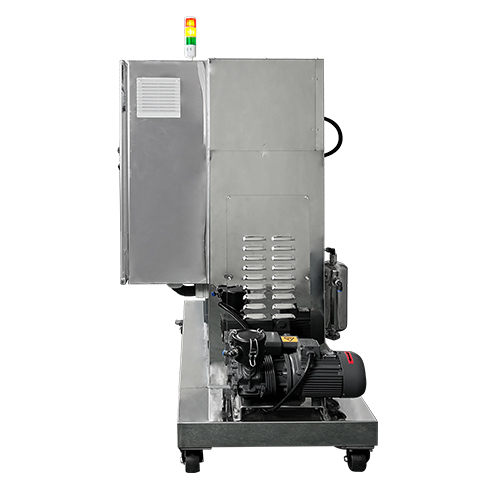

STS Vessel Planetary Mixer SH-DPM30

Equipment that simultaneously generates planetary mixing and high-speed complex dispersion operation and maximizes the mixing effect through the degassing effect through vacuum

Planetary Mixing + Composite High-Speed ​​Dispersion + Vacuum Process

행성혼합 + 복합고속분산 + 진공 공정을 동시에 실현시켜  재료를 균일하게 믹싱 및 탈포효과를 극대화 시키는 장비입니다.

    주 적용 재료
  • 실리콘, 고분자화합물 및 고체입자등 고점도 품질
  • 점성이 높은 잉크, 젤, 접착제 등 액체 및 페이스트 재료
  • 분말과 액체의 복합재료
  • Specification

  • Inquiry

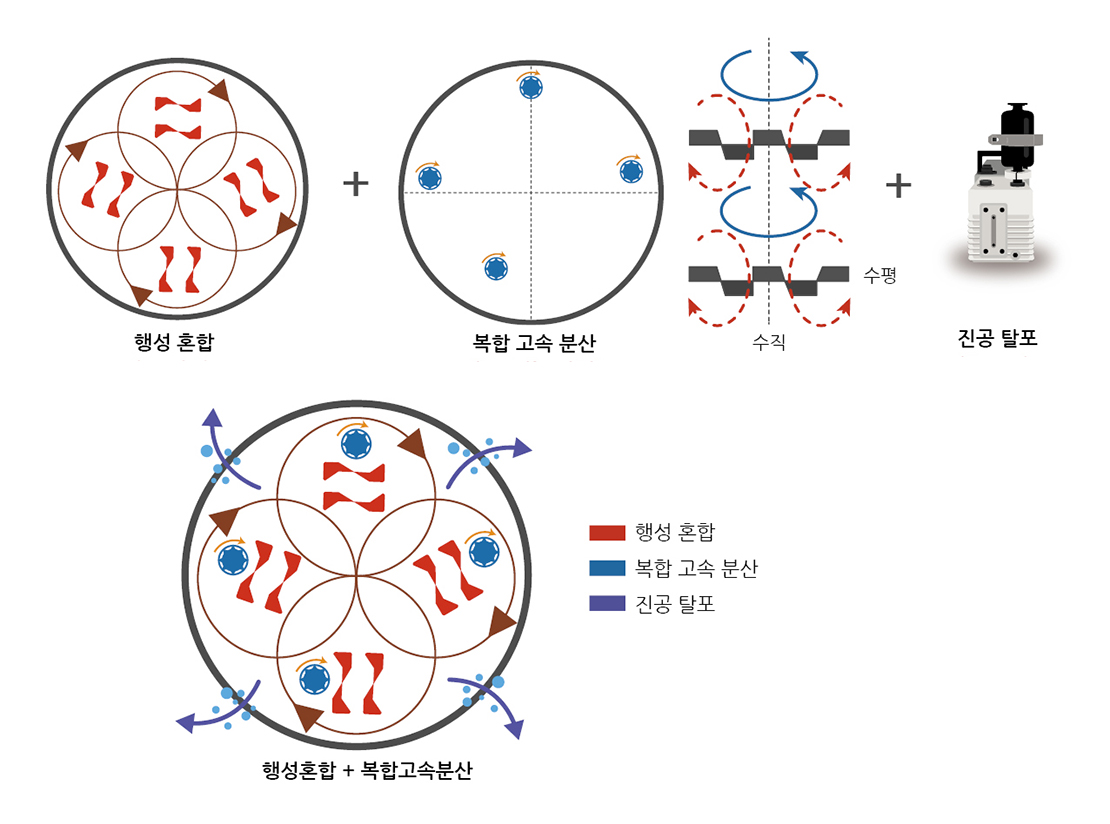

  • 작동 원리 (Principle of Operation)

    행성혼합(Mixing)+복합분산(Dispersion)+진공(Vacuum)의 3가지 운전이 동시에 재료에 가해지면서 빠르고 효과적인 혼합재료가 만들어 집니다.



      행성혼합 (Revolution 공전 + Rotation 자전)
    • 스테인레스 Vessel 의 중심을 기준으로 Twist Paddle이 행성운동하여 혼합효과를 극대화 시킴
      복합분산교반 (Centrifugal 원심 + Voltex 와류 )
    • Twist Paddle 의 운동방향과 동일한 궤적으로 회전하면서 원심+와류 운동으로 원료를 고속교반하여 분산및 혼합효과를 극대화 시킴
      진공 탈포 (Degassing)
    • 혼합,분산에 의해 발생되는 기포를 진공펌프를 이용하여 제거합니다.


    Planetary Mixer Planetary Mixer

    Feature
    • Double Jacket STS304 Vessel
      이중(외벽&내벽)구조의 혼합용기는 외부의 별도 순환수조와 연결하여 온도 (-10℃ ~ 200도) 환경 유지가 가능한 구조
      혼합용기 이중 구조에 삽입된 온도센서를 통해 현재 가열또는 냉각온도를 실시간 확인가능

    • 기어박스 보호커버 장착
      기어박스 완전 밀봉한 구조로 기어 휠의 윤활유지와 외부 분말의 유입 및 혼합재료와의 윤할유 접촉을 완벽히 차단
      기어박스 하단부를 평탄한 구조로 제작하여 잔유물이 남지 않으며 청소가 용이한 구조

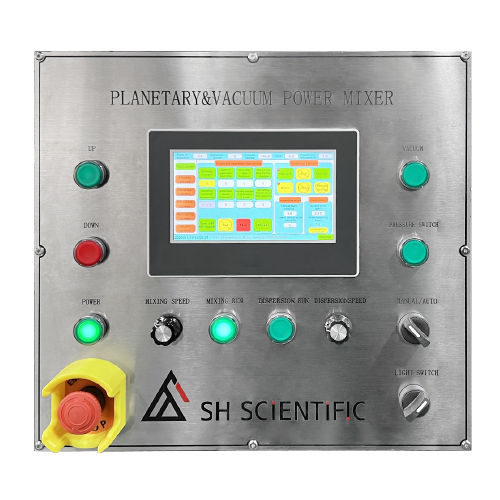

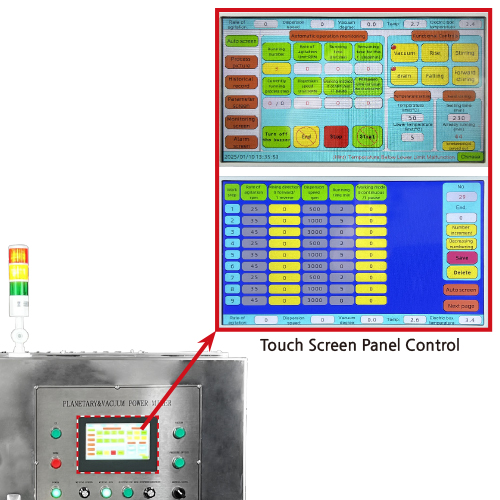

    • 수동/자동 선택운전
      수동운전
      혼합속도,분산속도,운전시간 1segment 설정 / Full 진공
      자동운전
      혼합속도,분산속도,운전시간,일시정지 20개 프로그램설정 29segment/program
      탈포상황에 맞게 진공상태(-90Kpa) ON/OFF 자동제어

    • 초고강도 이중 스테인레스 스틸 교반 패들 (Super Duplex Stainless Steel)
      초고강도 이중 스테인스 스틸로 제작된 교반패들은 높은강도, 경도, 내마모성과 내식성이 매우 우수
      정밀설계 및 정밀가공에 의한 교반패들 제작으로 안정적인 혼합과진공, 내구성을 유지

    *Stainless Steel 비교표 ( STS304 , STS316 은 가장 많이 사용되는 스테인레스 스틸)


    소재
    Super Duplex Stainless Steel
    STS304, STS316
    강도(Mpa)
    800 ~ 1000
    530 ~ 630
    경도(HB)
    235
    187
    내식성(Chemical)
    매우 우수
    우수




    Planetary Mixer


    Application
    열풍건조기 selection guide



  • 제품명 스테인레스 베셀 플래너터리 믹서 STS Vessel planetary mixer
    Model SH-DPM30
    Container Capa
    40 Liter
    Effective Capa
    30 Liter
    Speed Range
    Revolution
    0~43 rpm
    Rotation  x 2 paddle
    0~84 rpm
     Dispersion x 4 blade
    0~4500 rpm
    Temp Range
    -10℃~ 200℃ ( Circulation Bath 추가 연결 필요)
    Vacuum Range
    -98 kPa ( 25 mmHg , 25 Torr)

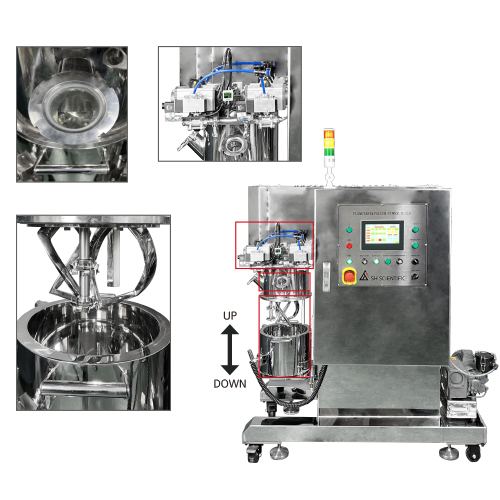

    Vessel Up&Down
    Automatic (by pneumatic)
    Up&Down interval
    400mm
    Material
    Vessel STS304
    Mixing &Dispersion Paddle
    Super Duplex Stainless Steel
    Body
    STS304
    Dimension (mm)
    Container(Dia x H)
    400 Dia x 350 H
    External
    900x 1650 x 1800mm
    Power
    380V, 3상 , 10KW
    Weight
    920 Kg
      • Safety Device
    • -각종 Alarm & 동작중지
    • -Electronic Leakage Breaker
    • -Over Current & Load Protection
    • -Emergy Stop Switch (Button)
